Séance 1 Comment prévenir les risques électriques ?

1. Quels sont les risques encourus ?

Question : Remplissez les espaces laissés en pointillé par les mots : électrisation, électrocution.

Lorsque le corps humain est traversé par un courant électrique, il subit une ……………………qui cause de sérieuses brûlures.

Si le courant électrique qui traverse le corps humain est trop important, c’est ……………………….. (arrêt cardio-respiratoire).

2. Quelles sont les protections des installations ?

    2.1. Quel est le rôle du « Coupe-circuit » ?

Question 1 : Remplissez les espaces laissés en pointillé par les mots : installation, intensité, incendie.

Chaque partie d’une installation électrique doit obligatoirement être protégée par un …………………………. (encore appelé disjoncteur divisionnaire).

Il protège l’ …………………………… électrique contre les risques de surintensité pouvant entraîner un ………………..

Les coupe-circuits à cartouche encore appelés fusibles contiennent un fil conducteur, qui fond lorsque l’…....…………….. qui les traverse devient trop importante, ce qui coupe le courant. Il joue donc le rôle de coupe-circuit. Plus aucun courant ne peut circuler.

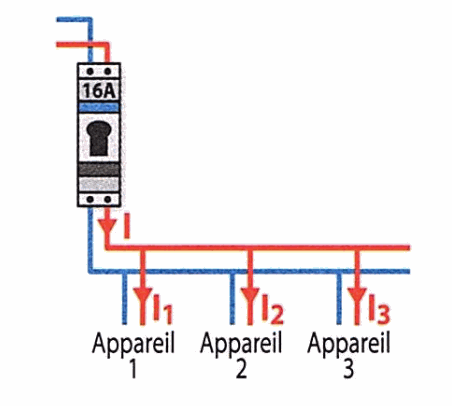

Question 2 : Donnez l’intensité maximale pouvant circuler dans la ligne protégée par le disjoncteur schématisée ci-dessous.

Odoo CMS - une grande photo

Loi des nœuds : la somme des intensités arrivant sur un nœud est égale à la somme des intensités qui en repartent.

Question 3 : À l’aide de la loi des nœuds, déterminez la relation entre les intensités des courants électriques de cette ligne pour que les appareils puissent fonctionner.

    2.2. Quel est le rôle du disjoncteur général ?

Question : Remplissez les espaces laissés en pointillé par les mots : réparée, rétabli, stoppe, supérieure, arrivée du courant, l’intensité, contrôle, fonctionné, valeur, disjoncteur général.

L’installation électrique est équipée d’un dispositif de sécurité appelé ……………………………. .

Situé tout de suite après le compteur électrique, il ………………….. toute l’installation. Il ……………. ..le passage du courant lorsque …………………… qui le traverse est ……………………….. à la valeur maximale pour laquelle il est réglé. Cette……………… est déterminée en fonction du choix de l’abonnement (valeur indiquée sur le disjoncteur).

Si les coupe-circuits n’ont pas …………………………..correctement, il coupe automatiquement …………………………. .

Dès que la panne est …………………….., le courant peut être …………………………..en actionnant son bouton. Tous les appareils électriques ont une tension et une intensité nominales à ne pas dépasser, il faut donc les protéger.

Odoo CMS - une grande photo

3. Comment protéger les personnes des risques électriques ?

• Le disjoncteur divisionnaire ne permet pas de protéger les personnes des risques électriques. La mise à la terre et le disjoncteur différentiel assurent cette sécurisation.

• La valeur de la tension du secteur est très élevée. Elle est donc très dangereuse et présente des risques d’électrocution.

• La tension du secteur en France est monophasée. Elle possède une phase (en général fil rouge), un neutre (toujours un fil bleu).

• Pour protéger l’installation et les personnes, les conducteurs branchés sur le secteur sont équipés d’une terre (toujours fil jaune et vert).


En cas de défaut d’isolation d’un appareil, un courant est évacué vers le sol par la mise à la terre. Le disjoncteur détecte une différence entre l’intensité du fil de phase notée If et celle du neutre noté « In », ce qui provoque le déclenchement immédiat du disjoncteur.

Question :

Odoo CMS - une grande photo


RESUME : LE POINT SUR LES NOTIONS À RETENIR

• Pour protéger les biens et les personnes, il existe différents moyens et dispositifs pour prévenir des risques électriques.

• Pour être aux normes, une installation électrique doit être reliée à la terre et doit comporter :

  •     un disjoncteur général ;

  •     des disjoncteurs différentiels ;

  •     des coupe-circuits.

• Une surintensité peut provoquer un incendie.

• Les capteurs thermiques protègent des surchauffes.
